Hur mäter man ett lager i rostfritt stål?

Att mäta ett lager av rostfritt stål noggrant är avgörande för att säkerställa dess korrekta passform, prestanda och livslängd i olika applikationer. Som en pålitlig lagerleverantör av rostfritt stål förstår vi betydelsen av exakta mätningar. I den här bloggen kommer vi att guida dig genom processen att mäta ett lager av rostfritt stål, täcka nyckeldimensionerna och de verktyg som krävs.

Varför exakt mätning är viktig

Innan du går in i mätprocessen är det viktigt att förstå varför exakta mätningar är så viktiga. Rostfria lager används i ett brett spektrum av industrier, från bilindustrin till flygindustrin och till och med i hushållsapparater. Ett lager som inte mäts korrekt kan leda till en mängd problem, inklusive för tidigt slitage, ökad friktion och till och med systemfel.

Rätt uppmätta lager säkerställer en perfekt passform i huset och på axeln, vilket i sin tur minskar vibrationer och buller. Detta förbättrar inte bara utrustningens totala prestanda utan förlänger också lagrets livslängd. Dessutom krävs noggranna mätningar för kvalitetskontroll under tillverkningsprocessen och för att välja rätt lager för en specifik tillämpning.

Verktyg som krävs för att mäta lager i rostfritt stål

För att mäta ett lager av rostfritt stål korrekt behöver du följande verktyg:

• Bromsok: Digitala eller vernierok är viktiga för att mäta den yttre diametern (OD), innerdiametern (ID) och bredden på lagret. De ger exakta mått och är lätta att använda.
• Mikrometrar: För ännu mer exakta mätningar, speciellt för små lager eller när hög precision krävs, är mikrometrar det bästa verktyget. De kan mäta tjockleken på lagerbanan och diametern på kulorna.
• Urtavlor: Klockor används för att mäta lagrets avvikelse, vilket är mängden avvikelse från en perfekt cirkel. Detta är viktigt för att säkerställa smidig drift och minska vibrationer.
• Ytplatta: En ytplatta ger en plan och stabil yta för att mäta lagret. Det hjälper till att säkerställa korrekta mätningar och förhindrar att lagret rör sig under mätningsprocessen.

Mätning av den yttre diametern (OD)

Den yttre diametern på ett lager av rostfritt stål är måttet på den yttre ytan av den yttre lagerbanan. Följ dessa steg för att mäta OD:

1. Rengör lagret och mätverktyget för att säkerställa korrekta mätningar.
2. Öppna bromsoken eller mikrometern tillräckligt bred för att passa runt lagrets yttre lagerbana.
3. Placera mätverktyget försiktigt runt den yttre lagerbanan, se till att det är centrerat och vinkelrätt mot lagrets axel.
4. Stäng bromsoken eller mikrometern tills den nuddar den yttre ringen på båda sidor.
5. Läs av måttet på displayen eller skalan på mätverktyget. Se till att registrera mätningen korrekt.

Mätning av innerdiametern (ID)

Den inre diametern hos ett lager av rostfritt stål är måttet på insidan av den inre lagerbanan. Följ dessa steg för att mäta ID:t:

1. Rengör lagret och mätverktyget.
2. Sätt in bromsok eller mikrometer i lagrets inre lagerbana. Se till att mätverktyget är centrerat och vinkelrätt mot lagrets axel.
3. Öppna bromsok eller mikrometer tills den nuddar den inre ringen på båda sidor.
4. Läs av måttet på displayen eller skalan på mätverktyget. Registrera mätningen noggrant.

Mäta bredden

Bredden på ett lager av rostfritt stål är måttet på avståndet mellan lagrets två sidor. För att mäta bredden, följ dessa steg:

1. Rengör lagret och mätverktyget.
2. Placera bromsok eller mikrometer på sidan av lagret och se till att det är vinkelrätt mot lagrets axel.
3. Stäng bromsok eller mikrometer tills den nuddar de två sidorna av lagret.
4. Läs av måttet på displayen eller skalan på mätverktyget. Registrera mätningen noggrant.

Mätning av bollens diameter

Kuldiametern för ett lager av rostfritt stål är måttet på diametern på kulorna inuti lagret. För att mäta kulans diameter, följ dessa steg:

1. Ta bort en av kulorna från lagret. Se till att hantera bollen försiktigt för att undvika att skada den.
2. Rengör kulan och mätverktyget.
3. Placera bollen mellan käftarna på mikrometern. Se till att bollen är centrerad och vinkelrät mot mikrometerns axel.
4. Stäng mikrometern tills den nuddar bollen på båda sidor.
5. Läs av måttet på displayen eller skalan på mikrometern. Registrera mätningen noggrant.

Mätning av runout

Runout av ett rostfritt stållager är mängden avvikelse från en perfekt cirkel. Följ dessa steg för att mäta utloppet:

1. Montera lagret på en ytplåt eller en lämplig fixtur. Se till att lagret är centrerat och säkert.
2. Placera mätklockan på den yttre lagerbanan och se till att indikatorspetsen är i kontakt med ytan på lagerbanan.
3. Vrid lagret långsamt för hand. När lagret roterar visar mätklockan hur mycket utloppet är.
4. Läs av max- och minimivärdena på mätklockan. Skillnaden mellan maximala och minimala avläsningar är lagrets utlopp.

Välja rätt lager baserat på mått

När du har mätt upp det rostfria lagret kan du använda måtten för att välja rätt lager för din applikation. Tänk på följande faktorer:

• Lastkapacitet: Lagrets belastningskapacitet bestäms av dess storlek, material och design. Se till att välja ett lager med en lastkapacitet som är lämplig för din applikation.
• Hastighetsbetyg: Lagrets hastighet är den maximala hastigheten med vilken det kan arbeta säkert. Se till att välja ett lager med en hastighetsklassning som är lämplig för din applikation.
• Spel: Lagrets spel är mängden utrymme mellan de inre och yttre lagerbanorna. Se till att välja ett lager med rätt spelrum för din applikation.
• Tätning och smörjning: Tätningen och smörjningen av lagret är viktiga för att förhindra kontaminering och minska friktionen. Se till att välja ett lager med rätt tätning och smörjning för din applikation.

Slutsats

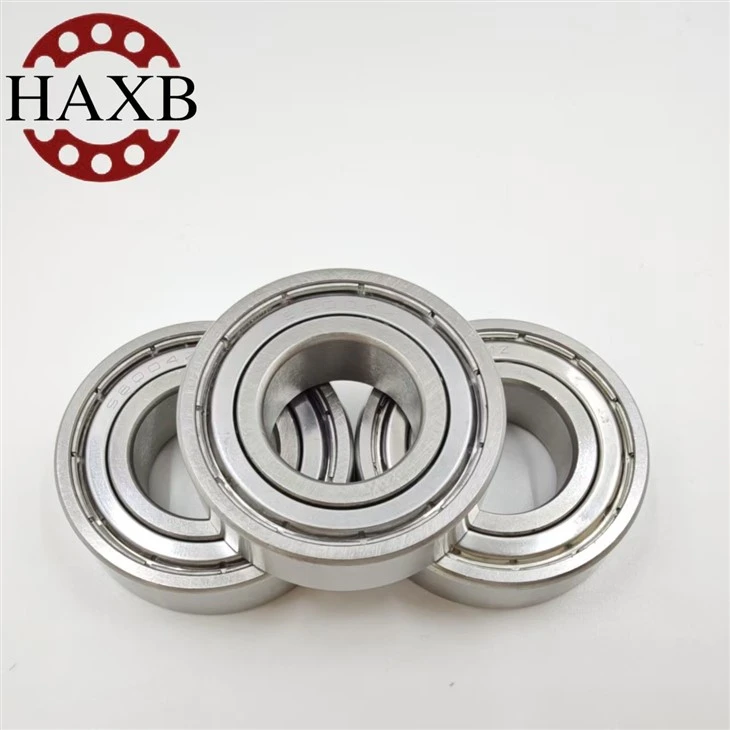

Att mäta ett lager av rostfritt stål noggrant är viktigt för att säkerställa dess korrekta passform, prestanda och livslängd i olika applikationer. Genom att följa stegen som beskrivs i den här bloggen och använda rätt verktyg kan du mäta ett lager av rostfritt stål med precision. På vårt företag erbjuder vi ett brett utbud av högkvalitativa lager av rostfritt stål, inklusiveHögkvalitativt kullager SS6203ZZ,Kullager i rostfritt stål SS6205ZZ, ochSpårkullager 6004ZZ. Om du har några frågor eller behöver hjälp med att välja rätt lager för din applikation är du välkommen att kontakta oss. Vi är här för att hjälpa dig att hitta den perfekta lagerlösningen för dina behov.

Referenser

• Maskinens handbok, 31:a upplagan
• Guide för installation och underhåll av lager, SKF
• Precisionsmätningshandbok, Mitutoyo
